柏木造船所製 漁船の艤装品製作もいよいよ大詰め!
あと、片手で数えられる程の品数に成りました。
そこで、今回は電灯類やその他の艤装品を製作しました。 (⌒▽⌒)

イメージ 1

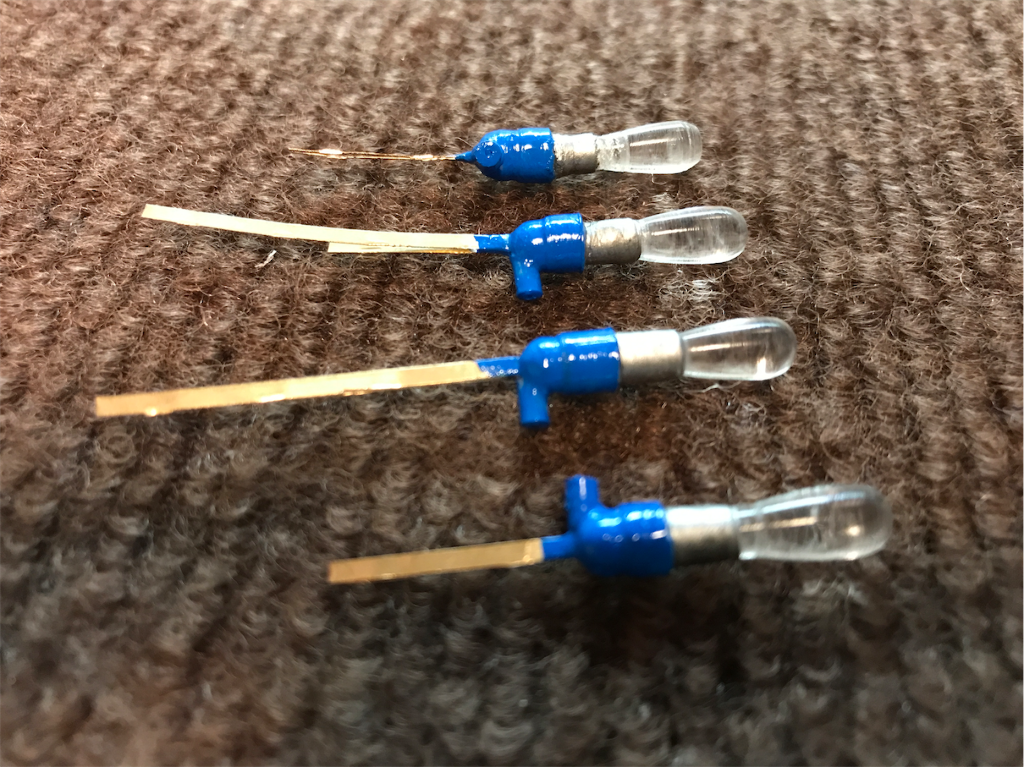

集魚灯の一つ、メタハラランプ♡
放電灯でイカの集魚とかに使われるものですね。
ガラス部分は削り出しで研磨して製作です。

イメージ 2

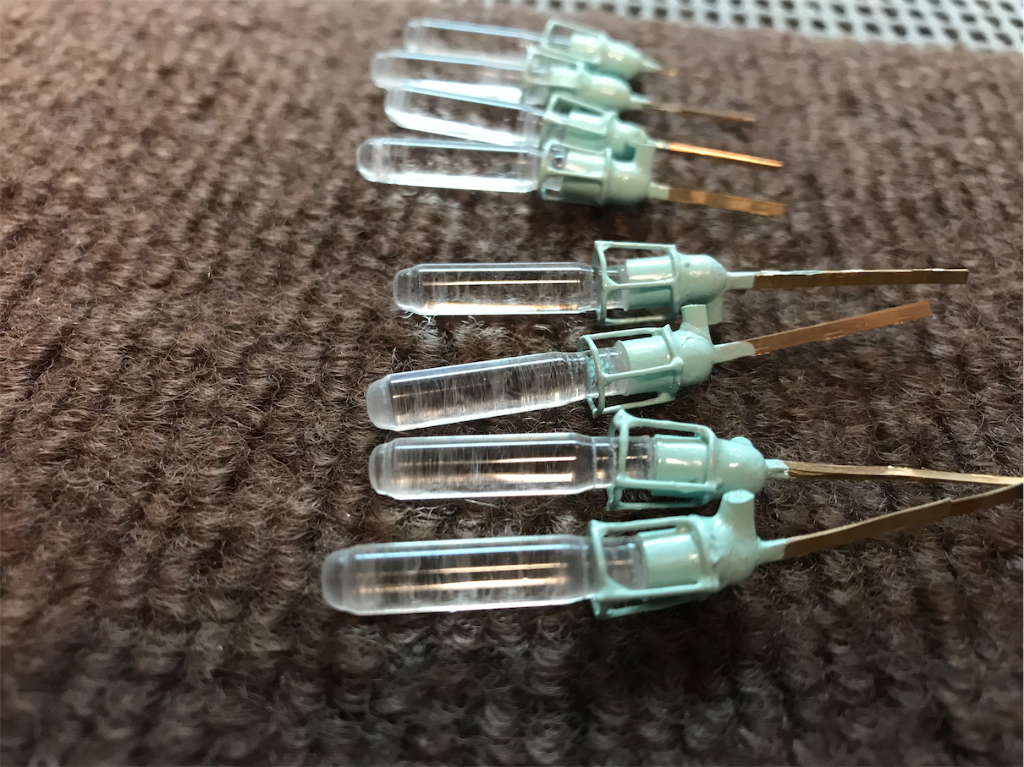

同じく集魚灯のハロゲンランプ。
こちらは、付帯機材が無くても良いタイプですが、光量がすくないですね。
メタハラ同様、ガラス部分は削りだし♪

イメージ 3
デッキフラッシュタイプのロッドホルダーも製作しました。 (^u^)

イメージ 4

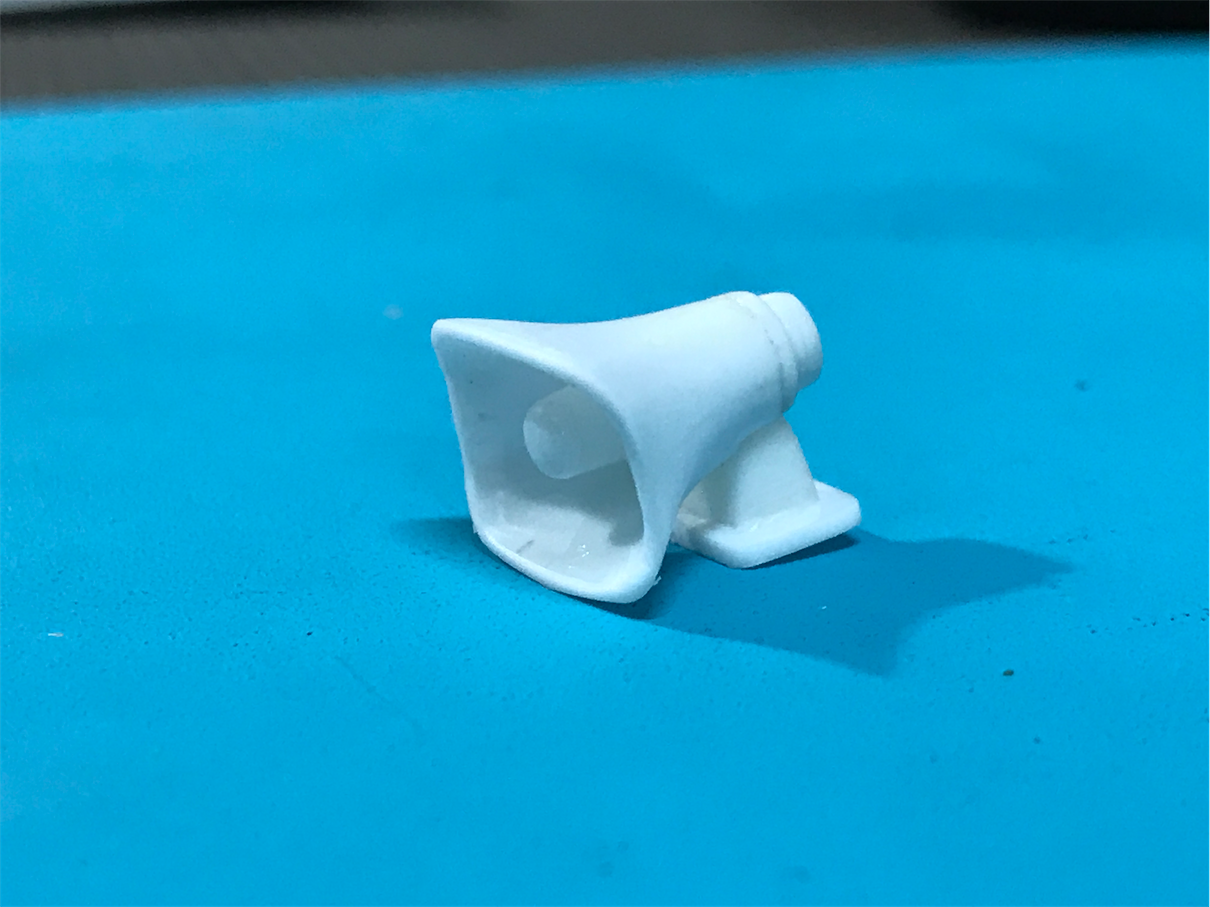

最終追加の第四種汽笛
全長12m超えの船舶には必需品ですね。
モデルはノボル電機社の物です。
塗装して、レーダースキャナの前に新設設置します。

イメージ 5

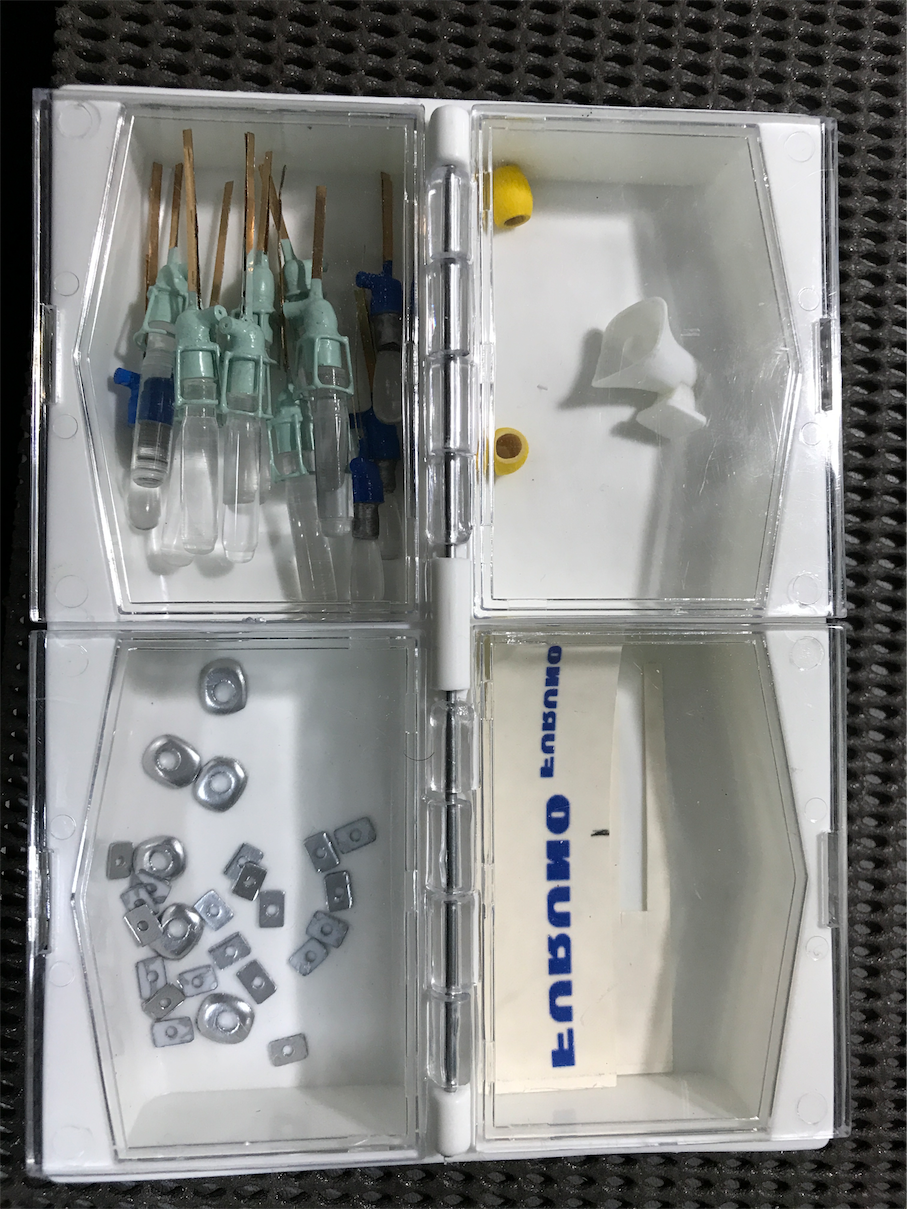

小物を入れて保管していると、船具店の飯事が出来ます。

艤装品も残す所、あと二品に成りました。。。
次の休暇で、完全完成です。 \(^o^)/
