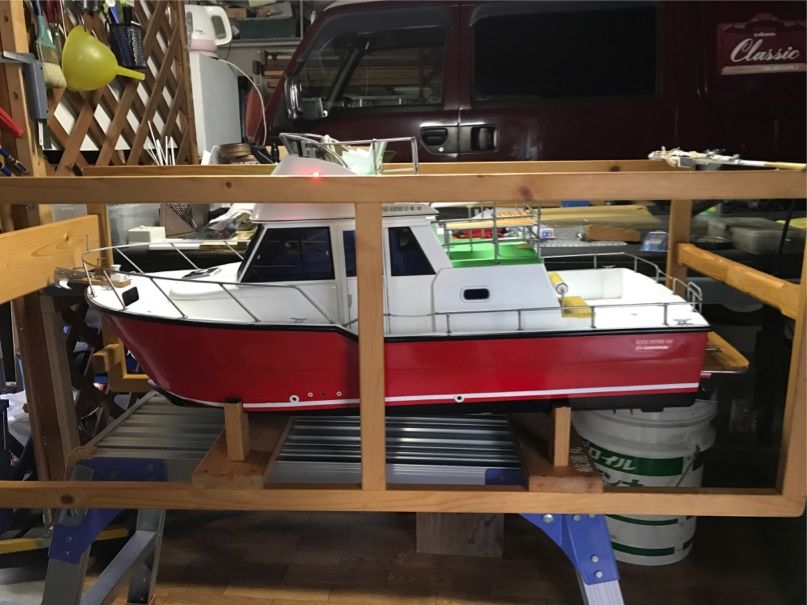

航進丸が改造ドックに来ました!
この船は、福岡のドックで生産された船なので、今の秘密基地では初めての作業です。
引き渡し後、6年振りですが、綺麗な状態です。
今回は、きんいん1号から採用した脱着マスト方式に改造して欲しいとの依頼。
確かに、車両搭載時に邪魔に、なりますもんねぇ!

イメージ 1

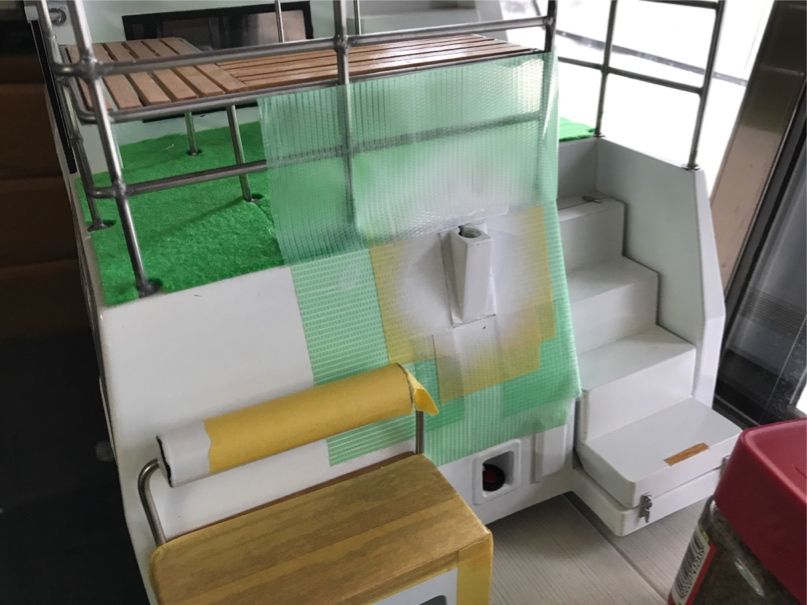

先ずは、既存のマストを分解!
誰や!こんなに頑丈に作った奴は!気が知れん!!と、ブツブツ言いながら、壊して行きます。。。(๑╹ω╹๑ )

イメージ 2

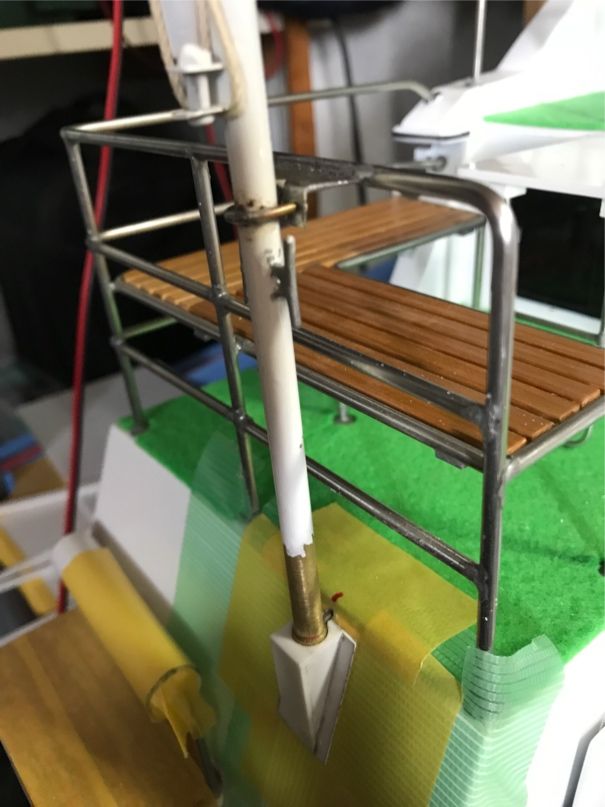

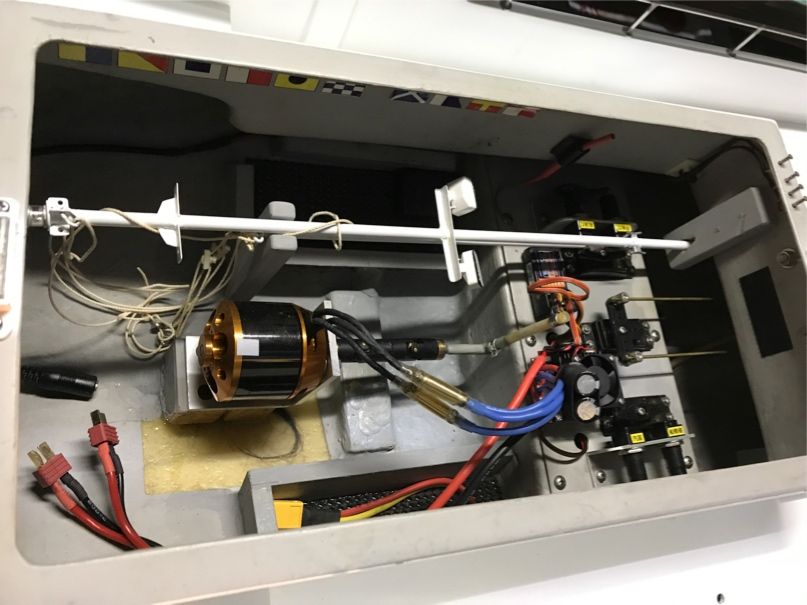

電飾も、元々2セル仕様だったので、機関換装後の3セル仕様に配線を改造して、搭載バッテリーを減らします。

イメージ 3
できるだけ、オリジナルを傷つけ無い様に、破壊する事が、省力化につがりますので、優しく大胆い作業を進めます。

イメージ 4

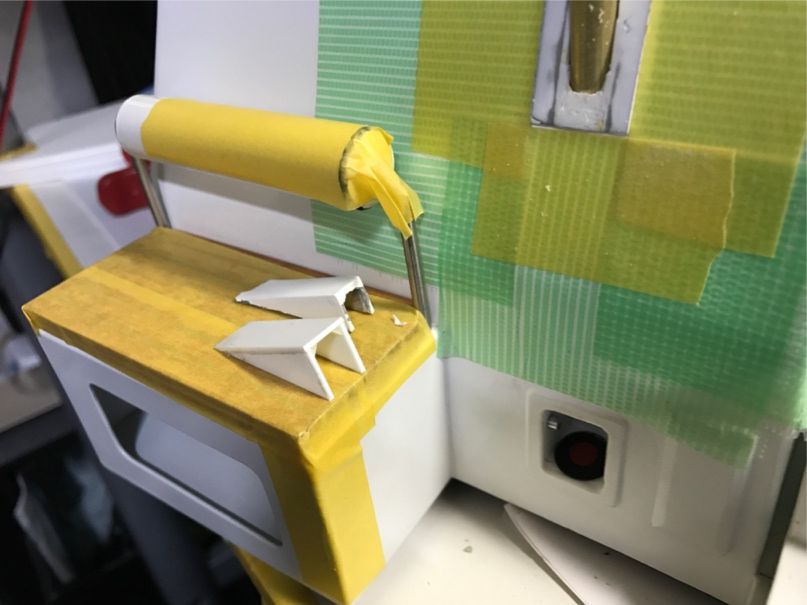

元のマスト受けは色々思案した結果、作り直す方が速いので、壊します。

イメージ 5

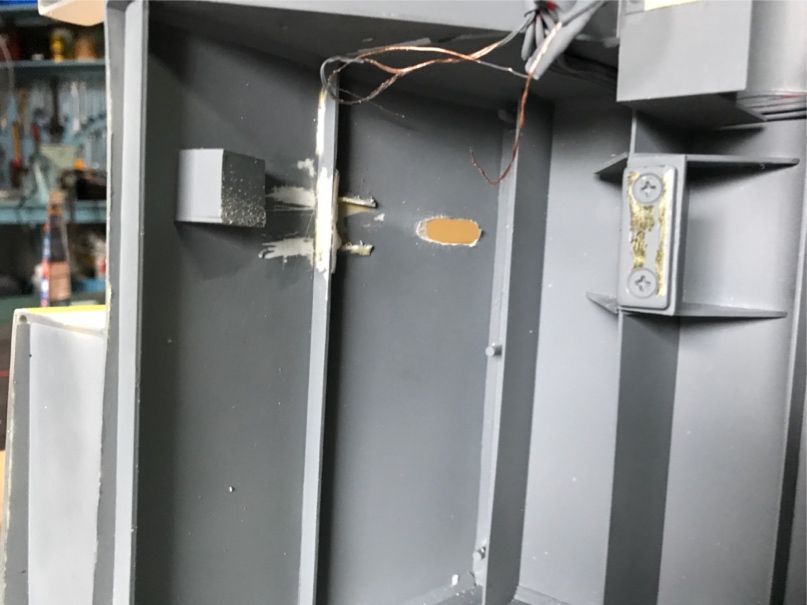

船内いのマストベースも再利用しようと思いましたが、加工で作業スペースが狭いので、壊して新しく、しかも強度が出る様に作り直します。

イメージ 6
マスト芯を出しながら、削り加工して行きました。

イメージ 7

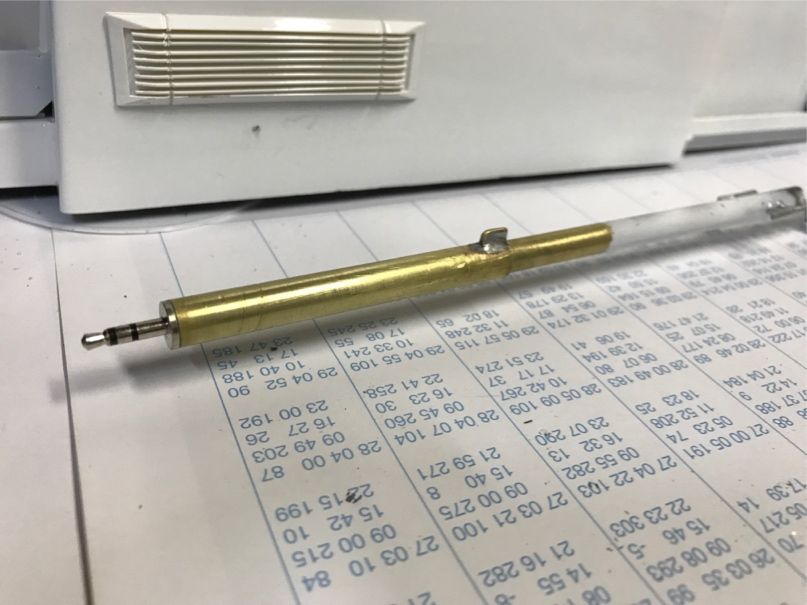

脱着式の面倒な所は、電気端子の問題!
悩んだ末、マストの見え無い部分を1サイズ大きくします!

イメージ 8
これで、ピタリ行きそうなので、作業を進めます。

イメージ 9

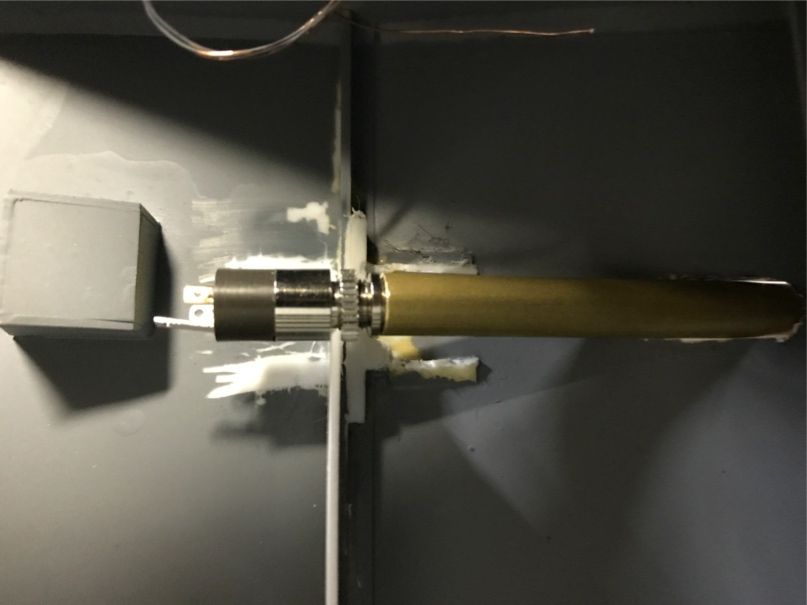

マスト側を先に仕上げて、次に、ベース部分を!
マストが回転し無い様に、凸の部位も付けてGOOD!

イメージ 10

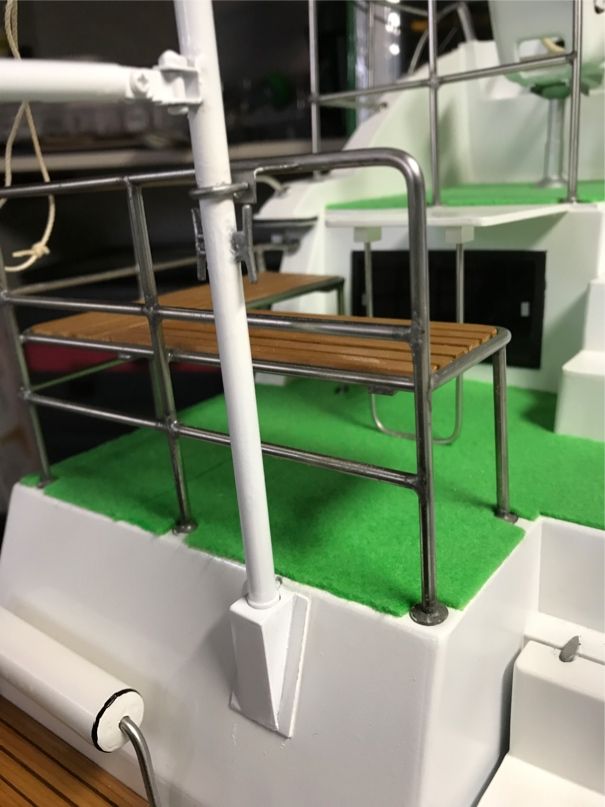

マストの受け部分は、1サイズ大きく成ったので、ディテールを壊さ無い様に、忠実に再現します。

イメージ 11
んん~ん!キレイ💜

イメージ 12
配線をバラした序でに、2セル仕様の配線を3セル化した船内電源に変更します。
LEDなので、抵抗値の変更で、電圧が上がっても、変更が容易に出来るのは、うれしいですね。

イメージ 13
本来なら、Uボルトでハンドレールに固定してありますが、脱着式の為、これは無し!とは、SYDが許しません!! ダミーのUボルトを付けて、ディテールはそのままにして、マストだけがエボリューションします・・・

イメージ 14
マスト、装着時はコレ!
確かに邪魔だわ!! (● ˃̶͈̀ロ˂̶͈́)੭ꠥ⁾⁾

イメージ 15
マストを、外すと!
シンプル!*・゜゚・*:.。..。.:*・'(*゚▽゚*)'・*:.。. .。.:*・゜゚・*

イメージ 16
補修塗装して、いよいよ仕上げに!

イメージ 17
もちろん、外したマストを、放置する事は、SYDはしません!ちゃんと、船内に大事に保管出来る様に、専用のホルダーを設置!!
これで、破損も少ないし、傷が付か無い、しかも、マストを忘れて行く事も無くなります。。。

イメージ 18
仕上がりは、こんな感じ♪♪
脱着しても、配線を繋げなくても良いので、楽ですし、破損も無くなります。省スペース化には打って付けですね。 (๑╹ω╹๑ )

斯くして、航進丸は、オーナーの元に、お帰りに成られました。めでたしめでたし。。。

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

1/10スケールで製作したブルーピーター265の航進丸が2012年12月号(11月9日発売中)に掲載されました。
先月の第10回瀬戸大橋模型船大会での記事に合わせて掲載されています。 ☆d(o⌒∇⌒o)b ☆イェーイ☆ d(o⌒∇⌒o)b☆

イメージ 1
(ラジコン技術’12.12月号の表紙です)



イメージ 2
T船長とツーショット! o(*⌒―⌒*)o♪
内部までバッチリ紹介されています。 ちょっと恥ずかしいですが・・・ (ノ∀\*)キャ

今回の瀬戸大橋の大会は、新聞も取材が有り掲載去れていた様です。
活魚運搬船の泰栄丸シリーズの3隻に続き今回で4回連続の掲載でして、小さい頃は、ラジコン技術誌の記事を見るたびに、こんな風に掲載去れたらな・・・、とか思っては居ましたが、4回続けて掲載されるとは・・・ね!

さてさて、次の作品に取り掛からないとね! σ(⌒▽⌒;)


\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

漫画「ドラえもん」・・・
老若男女誰もが知る、未来の猫型ロボットのお話ですが、いろんな未来のアイテムが有りますよね 。(*゚∀゚)*。_。)*゚∀゚)*。_。)ウンウン
そんな、アイテムでもスタンダードな「タイムマシン」や、「どこでもドア」・・・・
「竹コプター」成るメインローターだけで、テールローターが無く同軸反転でも無いのに、体が連れ廻りせずに飛べる言うアイテムもありましたが、まっ!所詮漫画の中での世界!

がっ!しか~し、シップヤードドワーフは、その未来のアイテムがありま~す ☆d(o⌒∇⌒o)b ☆イェーイ☆ d(o⌒∇⌒o)b☆









そっ、そのアイテムは・・・・

















































ワクワク♪o(^o^o)(o^o^)oワクワク♪








































































スモールライト!
















































































スモールライトを照射した場合の画像が↓↓↓
イメージ 1
こんな小っちゃく成りました! 1/10位でしょうか? (爆笑
イメージ 2

あはは・・・
CGではありません!
初の航進丸のコラボ画像です。
オーナーさんから届きました o(*⌒O⌒)b


イメージ 3

イメージ 4

1/1の航進丸がペンドックの為、上架中でのコラボの様でした。


イメージ 5

イメージ 6

今シーズンは1/1と1/10でランデブーが近々決行去れる事と思います。
船のオーナーで模型は有っても、同じ様に走るとは殆ど無い事だと思いますので期待大ですね。 o(*⌒―⌒*)o♪

それにしても、メールを開いた時は、アイコンの小さい画像では???と思いましたが、画像を開いてみると・・・・
一人で、ウケていました ( ^∇^)キャキャキャ

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à           ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

今日は、航進丸の機関換装後の公試運転を行いました。
流石に重たい船体と、特殊な形状の船だけあり、簡単には滑走してくれませんが、そこは、文明の利器!を投入しました(〃^∇^)o_彡☆ァハハハッ!!!

見事な走りっぷりです。 o(*⌒O⌒)b

イメージ 1
豪快でしょ!
このトップスピードで空冷のみでシステム冷却しています。
先ずは、動画で、臨場感をお楽しみください。 o(*⌒―⌒*)o♪


イメージ 2
早いので画像を抑えるのも大変です。
しかも、操縦と撮影を一人で行っているので、右手カメラ、左手プロポの両手をフルに使い撮影していますので、お見苦しい個所も御座います。


ブルーピーター285 航進丸 ブラシレスモーター化 公試低速運転
センサーが付いていないタイプなので、低速の状態を動画にしてみました。
動きは申し分なさそうです。

そして、調子に乗ってリポ2セルで爆走してみました。 (v^∇^)v

ターボが付いた様な走りです。
3セルもチャレンジしてみたかったのですが、変換コネクターを忘れていて、断念しました。
おそらく、途轍もない事になるでしょうね・・・ きんいん1号は3セル2機掛で計画中の為、途轍もない走りに成る事でしょう (〃^∇^)o_彡☆ァハハハッ!!!
という事で、航進丸のブラシレス化工事でした。 ☆d(o⌒∇⌒o)b ☆イェーイ☆ d(o⌒∇⌒o)b☆

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à           ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

\饸\³\óÁ\Ž\Àø¿å¡­ϥ֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à     Á\¡¦Á\Çõ\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à           ¢ù彣¾ðÊó\֥���\é\󥭥󥰻²²ÃÍѥê\󥯰ìÍ¡à

航進丸がドックに帰って来ました。
引き渡し後1ヶ月ちょっと、・・・ 保証ドックです。
電飾配船等々の変更とか、使い易いように、不具合を整備します。

イメージ 1
短期間で作り、一月見て無いと、自分で作った?と言う感覚が無くなります。
しかし、よう出来とりますね・・・ あっ!私が作ったんだ! ( ̄口 ̄;)!!

イメージ 2
取りあえず場所取り!
何やら、船溜り状態に・・・
ルビーと8号が今週末お出掛けなので、造船所は慌ただしいです。

イメージ 3
先ずは主機モーター!
ストップした位置が都合悪いと回転しないとの事、シャフトを、ちょっと回してやると、回りだします。
ロードしています。
ブラシを外すと・・・当たりが悪く、しかも片減り、左側のブラシが異様に擦り減っています。

イメージ 4
アマチュアも荒れています。
掛り始め側は荒れて半分は綺麗です。
相当の高負荷ですね。

イメージ 5
ブラシ周りのクーリングは良いモーターなのですが、それでも間に合っていません。

イメージ 6
しかしながら、コイルは焼けていません。
流石は、パワフルなモーターです。
暫く工事は続きます。 (⌒-⌒)ニコニコ
