10日程前から、夏休み中のSYD・・・
その休暇で帰る時に乗ったJR九州の「かもめ号」!何やら、賑やかな。。。
ちょうど、乗り合わせた、先頭車両の、前から3番目からの窓側の席での事、駅に着く度に、女子がSYDをホームから写真をバチバチ撮っています???
あたしって、有名人?それともイケメン???と、思い、車窓から、折角なので、カメラに向かってVサイン♡♡♡
何気なし乗った、かもめ号・・・降りてマジマジ見ると!福山君がベタベタ貼られているでは無いかいな!!!福が来た!何て書いて有ったが、ラッキー♡の福では無く、福山が来た!の事の様で、後に成ると、チョット恥ずかしいVサインでした。。。 ( ^∇^)キャキャキャ
イメージ 1
その福が来た!のかもめ号♪後に成って、話を聞くと、このラッピング車は、1編成しか無く、正しく乗り合わせた人は、福!なんでしょうが、興味が無い人は、ねぇ~~~
福山雅治君とは同じ歳で、友達の友達が福山雅治!高校時代は、何度か長崎の某楽器店で、福山君本人とSYDはニアミスして居たのですが、全く存在に気付かず・・・こんなに有名人になるとはね・・・\(゜ロ\)(/ロ゜)/

さて、38泰栄丸の操舵部エボリューションプロジェクト♪今度の走行会に向け、進化しています。更に、きんいん号と、8号のマイナーチェンジ、28たくみ号も、合わせてマイナーチェンジが進行中! o(*⌒O⌒)b
イメージ 2
38号のインナーパーツを製作! 切り出しは前回の休暇で終わらせて居たので、組立を開始! ワクワク♪o(^o^o)(o^o^)oワクワク♪

イメージ 3
ラダーポストも、早速ハンダ溶接♪ガッチリ・バッチリに仕上げます。
今回も、グリス液注式で完全防水!

イメージ 4
ラダーホーンも、お手製で、仮のシャフトを入れて、芯出しして、溶接します♪

イメージ 5

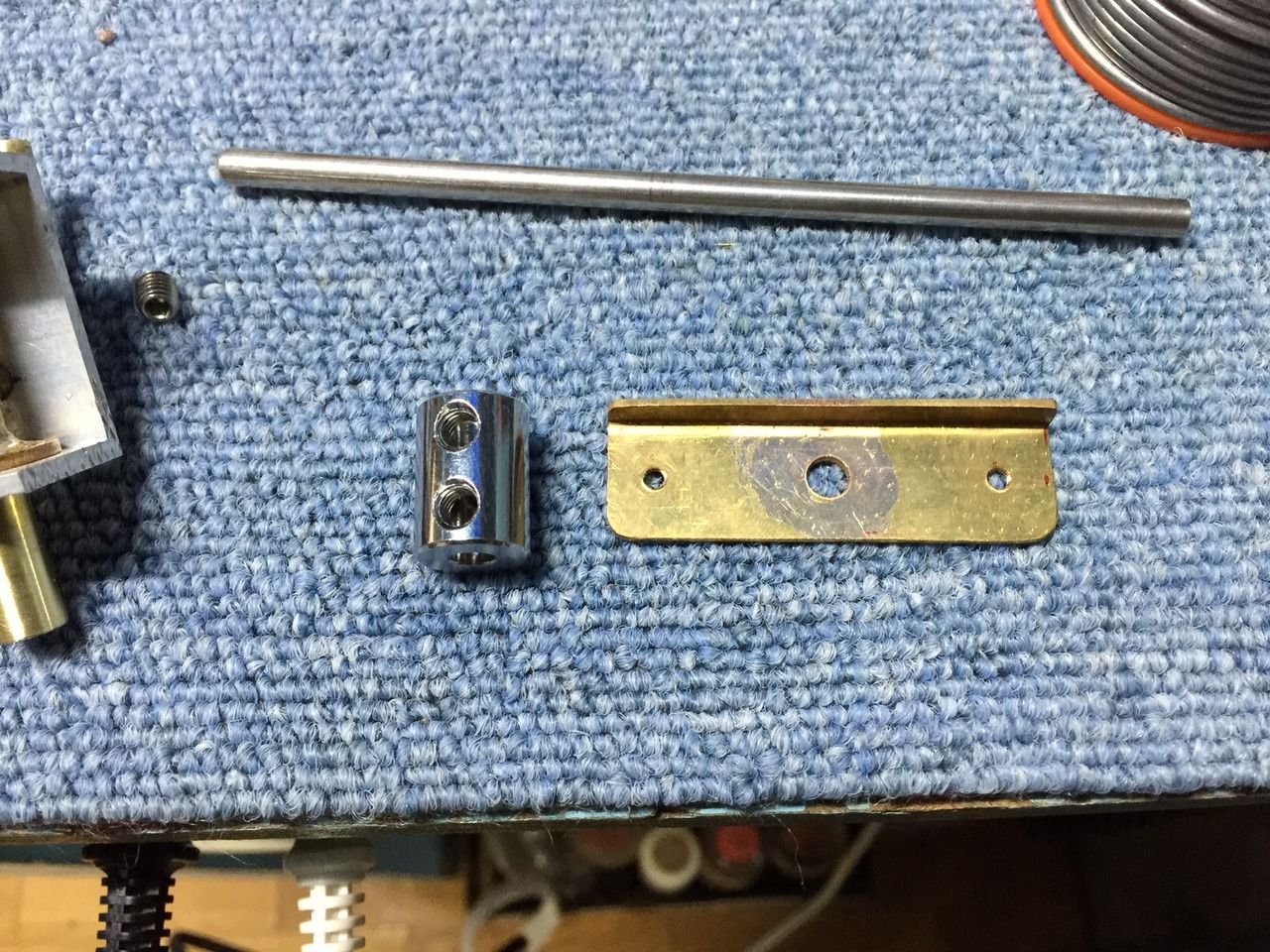

ボールジョイントの固定はホーンにタップを立てて有りますが、更に緩み止めでWナット! シャフトの固定はホームセンターにある、ワイヤーをかしめる部材を利用!

イメージ 6
仮組して、塩梅を見ます。。。 最近のSYD船はこの方式が主流に成りましたね・・・o(*⌒―⌒*)o♪

イメージ 7
海上造船所で作った、舵版を組み合わせると、舵システムのアッセンブリに!
コレ、商品化出来ないかな??? ヽ(*´∀`)ノ

イメージ 8
船内に設置してみると、こんな感じ♡
手前が、Zドライブのメカ。

イメージ 9
船外からだとこんな感じ、航海中は外側の新設舵で操舵し、離着岸時は、ドライブを旋回して、操舵する2ウェイ仕様に! (∀`*ゞ)エヘヘ

イメージ 10

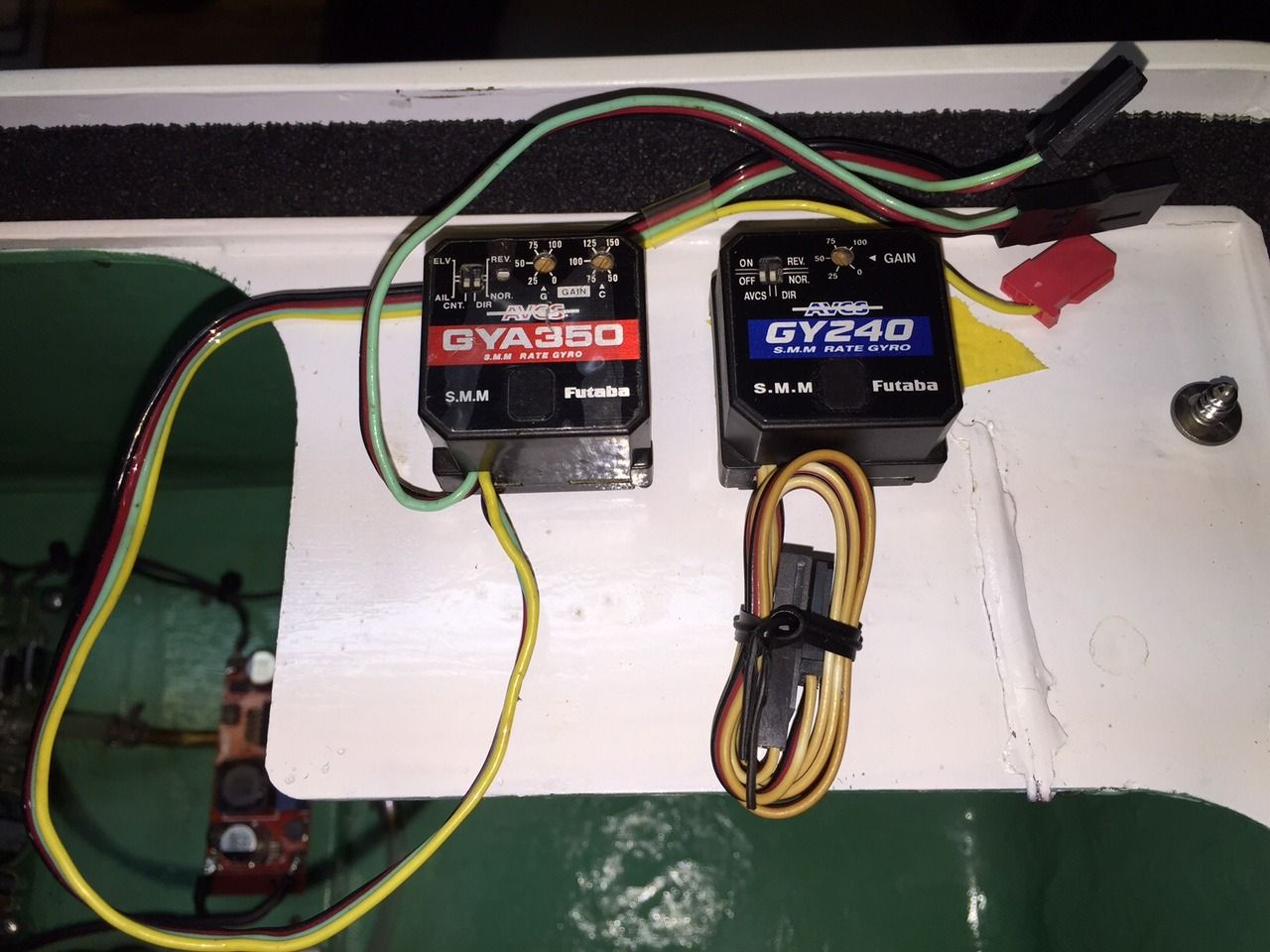

航行中の直進安定性を向上させるべく、自動操舵のジャイロも今回、GYA350からGY240に換装しました、

イメージ 11
メカを、積み終って、配線し終わったら、完成!!実際の操舵がどうなるか、楽しみです o(*⌒―⌒*)o

イメージ 12
一方、きんいん号と28たくみ号も進行中でしたが、現在、2隻共粗完成!
後は8号のラダーサーボ交換と、アンプの換装工事のみ、他のは後日アップします♪
さあ!今度の13日の走行会♡、改修工事の結果が、た・の・し・み♡♡
