Western Scale Radio control Community

NEXT!
Summer meeting 2016


WSRCから走行会のお知らせ♪

お待たせしました、ウエスタンスケールラジコンコミュニティーの
2016年 夏の走行会開催致します。


場所は、熊本県の菊池川で、開催致します!


日時:平成28年7月16日(土曜日
8:00頃より体力が尽きるまで無制限!!

場所:熊本県山鹿市宗方通702地先

山鹿ニューグランドホテル様前

参加費:無料  陣中見舞い可!

イメージ 1

WSRC走行会の参加者表明は、関係各所への申告の為、一旦締め切りましたが、参加枠には余裕を持たせておりますので、当日、現地へお越しくださっても構いませんので、ご都合の良い方、ご近所お誘い合わせの上お越しください (⌒▽⌒)


     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

Western Scale Radio control Community

NEXT!
Summer meeting 2016


WSRCから走行会のお知らせ♪

お待たせしました、ウエスタンスケールラジコンコミュニティーの
2016年 夏の走行会開催致します。


場所は、熊本県の菊池川で、開催致します!


日時:平成28年7月16日(土曜日
8:00頃より体力が尽きるまで無制限!!

場所:熊本県山鹿市宗方通702地先

山鹿ニューグランドホテル様前

参加費:無料  陣中見舞い可!

イメージ 1

イメージ 2

イメージ 3

梅雨の大雨が続いていますね・・・
菊池川の河川敷は、また泥だらけかな???
さて、走行会まで一ヶ月切りましたね、参加者も続々、ご連絡頂きありがとうございます。
未だ、来たいけど、7月の仕事のシフトが未定な方等、来るかも知れない方、6月27日頃まで、一度ご連絡ください。
今回、参加者多数の為、諸手続きの必要が有り、ご協力お願い申し上げます。
もちろん、参加の表明はしたが、当日ドタキャンでも構いません。
今回は、新造船も数艇いますし、東京から宇宙戦艦ヤマトに戦艦長門も参加します。
ぜひ、九州で見れる緋天さんの宇宙戦艦ヤマトと戦艦長門を、ご堪能くださいませ。
お問い合わせは、随時、返信対応しますので、お気軽にご連絡くださいませ。

     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

塗装工程の造船活動中の、SYDです。。。
色を塗ろうとすると、あそこがないだの、ココがないと、2度手間!なんて事が、発生しています。
・・・なので、いやいやながらも、作るはめに。

イメージ 3

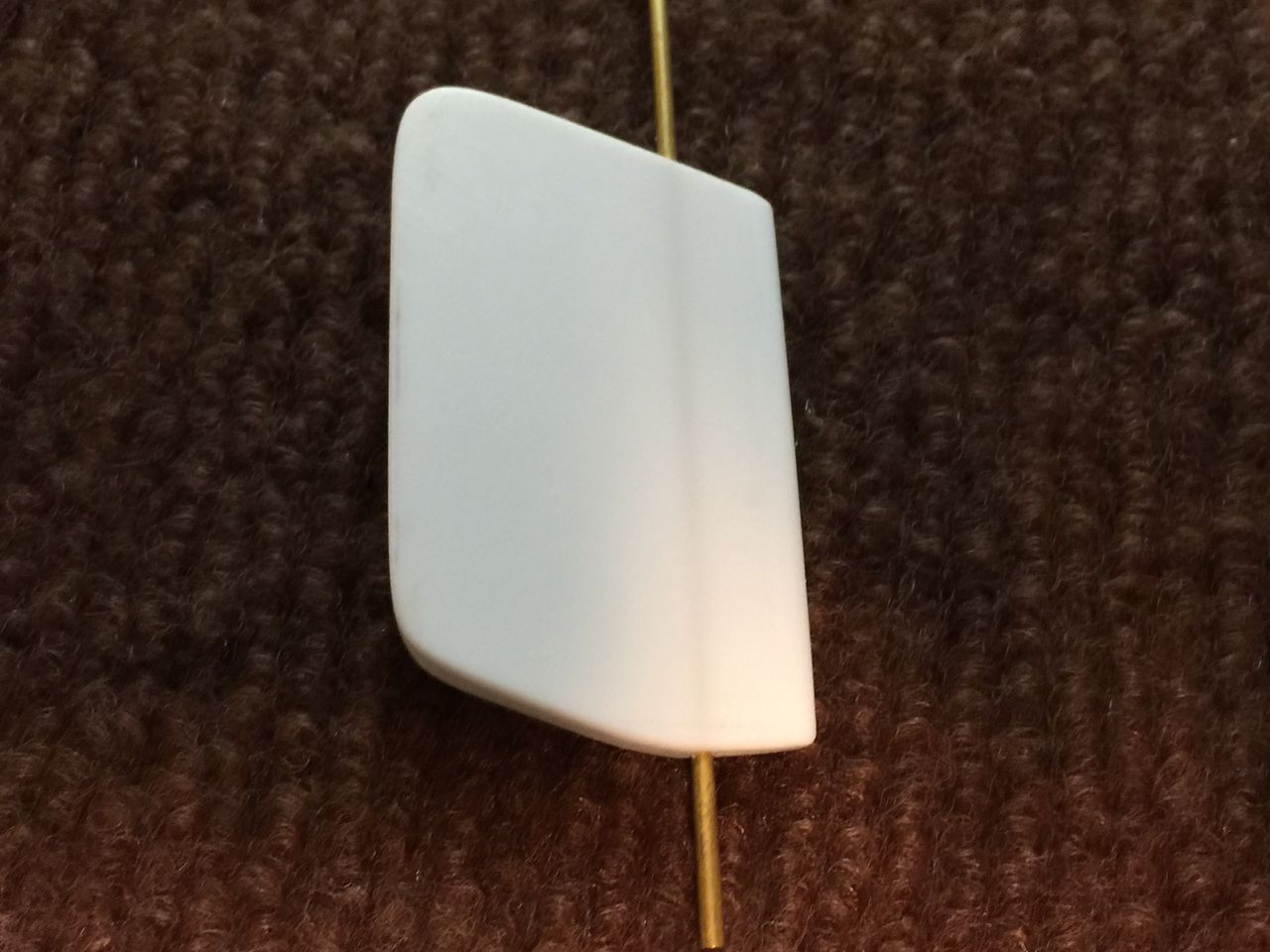

第五泰栄丸の舵板を作りました。
この船はラジコンライズ船では無いので、プラバンで成形しましたが、もちろんRCライズでも十分使える強度は、有ります。


イメージ 4
この位だろうで、研磨したので、サイズを実物に当てて確認します。
丁度良い大きさです。
こちらの五号は、そろそろ外板塗りかな???


イメージ 1
柏木造船60尺は、ブリッチサイドに有る、キャプスタンを製作。
ベイラーも配線通しにブリッチについているので、そう言う小間物を製作中です。


イメージ 2
きんいん号の汽笛は、取り付けブラケットを作って、製作完了!!
次は、塗装工程に移ります。 \(^o^)/


イメージ 5
塗装工程で、金属品の工作加工が無いものは、塗装に入りました。
塗膜が、剥がれ無いように、メタルプライマーを塗付しました。
塗装に便利なワニクチクリップ付きの棒を、隣人さんから拝借して、塗装しています。
続々、パーツを完成させて、早くお嫁に出さないとね!! (⌒▽⌒)


     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

きんいん1号の汽笛を制作しました♬
汽笛って言っても、電子ホーンなんですが・・・
未だに、きんいん号のパーツを作っています。(⌒▽⌒)

さて、その汽笛ですが、船では良く見かける形状の物ですが、形成が面倒で、後回しにしていましたが、終了間際の今回製作♡

イメージ 1
ラッパの形状が四角で後ろは丸い・・・しかも、底面はフラット!
そこで、今回は、プラバンで形成することにしましたが、3次元曲面は簡単には行かないので、温めて整形しました。

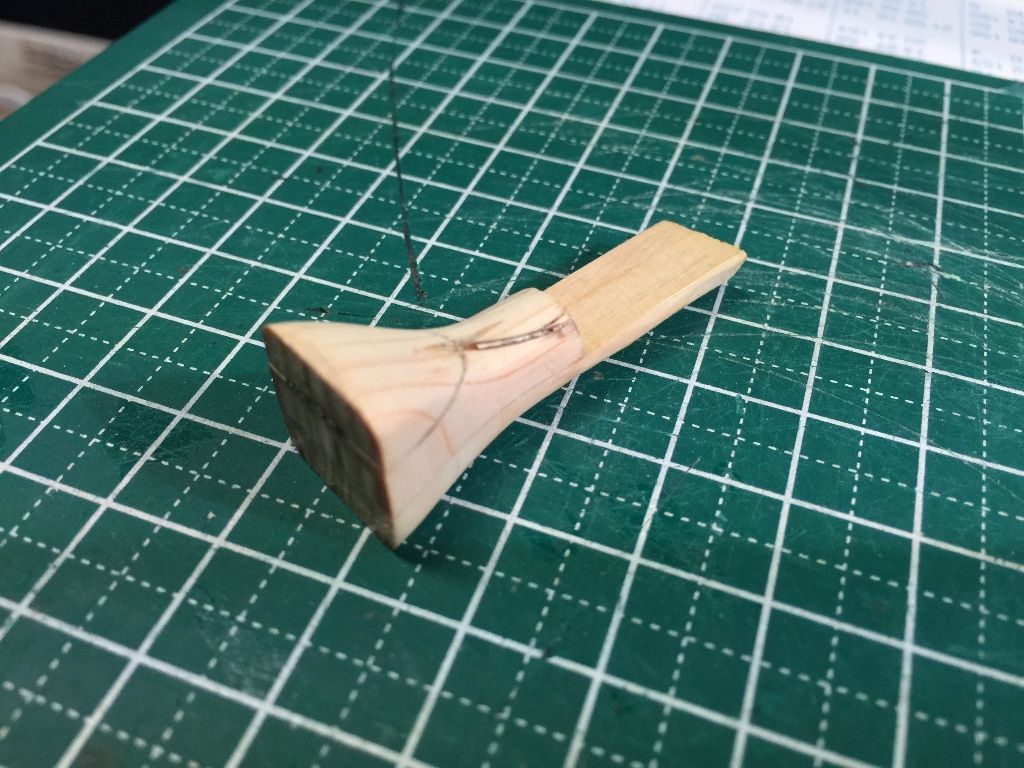

先ずは、型枠作りから。。。
木材で削りだし、研いで仕上げて完了!実際より、少し小さめに作ります。プラバンの厚み分です。


イメージ 2
型枠にプラバンを載っけて、オーブンで30秒少々温めて、柔くなった所で取り出し指で抑えて形成します。熱いので、手早く、行います。
初めは、上下の半分を作り残りの半分を作りますので、2回の作業を行います。


イメージ 3

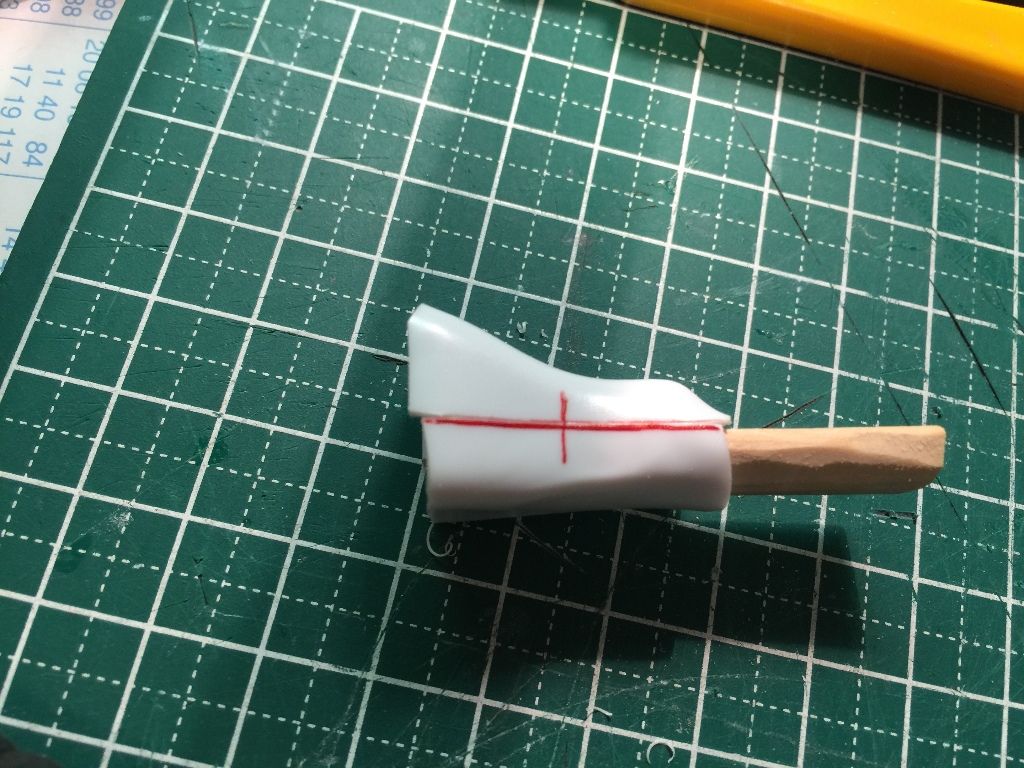

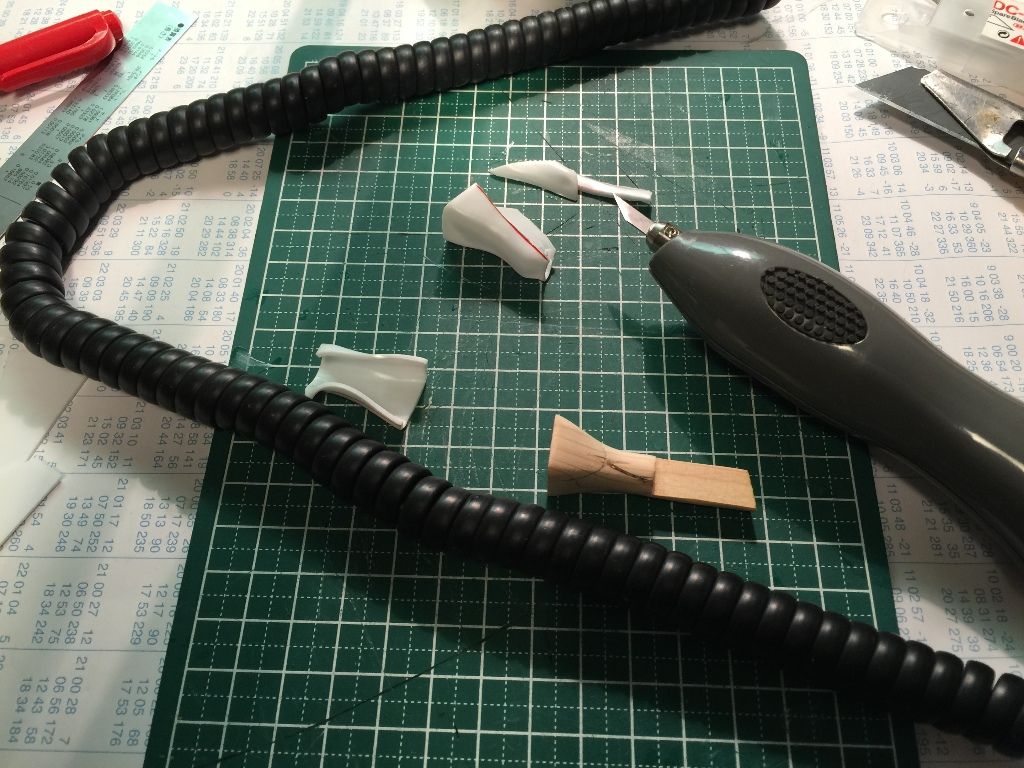

上下の方から出来たプラバンを中心線からカットして接着する、プラモデル工法で形を作ります。
こう言う、力が入ら無い部位のカットは超音波カッターが超便利ですね・・・\(^o^)/


イメージ 4
上下に切った部位を擦りあわせて、型枠に嵌めてみます。左右のズレをあわせマークを付けて型枠から外し上下を接着します。


イメージ 5

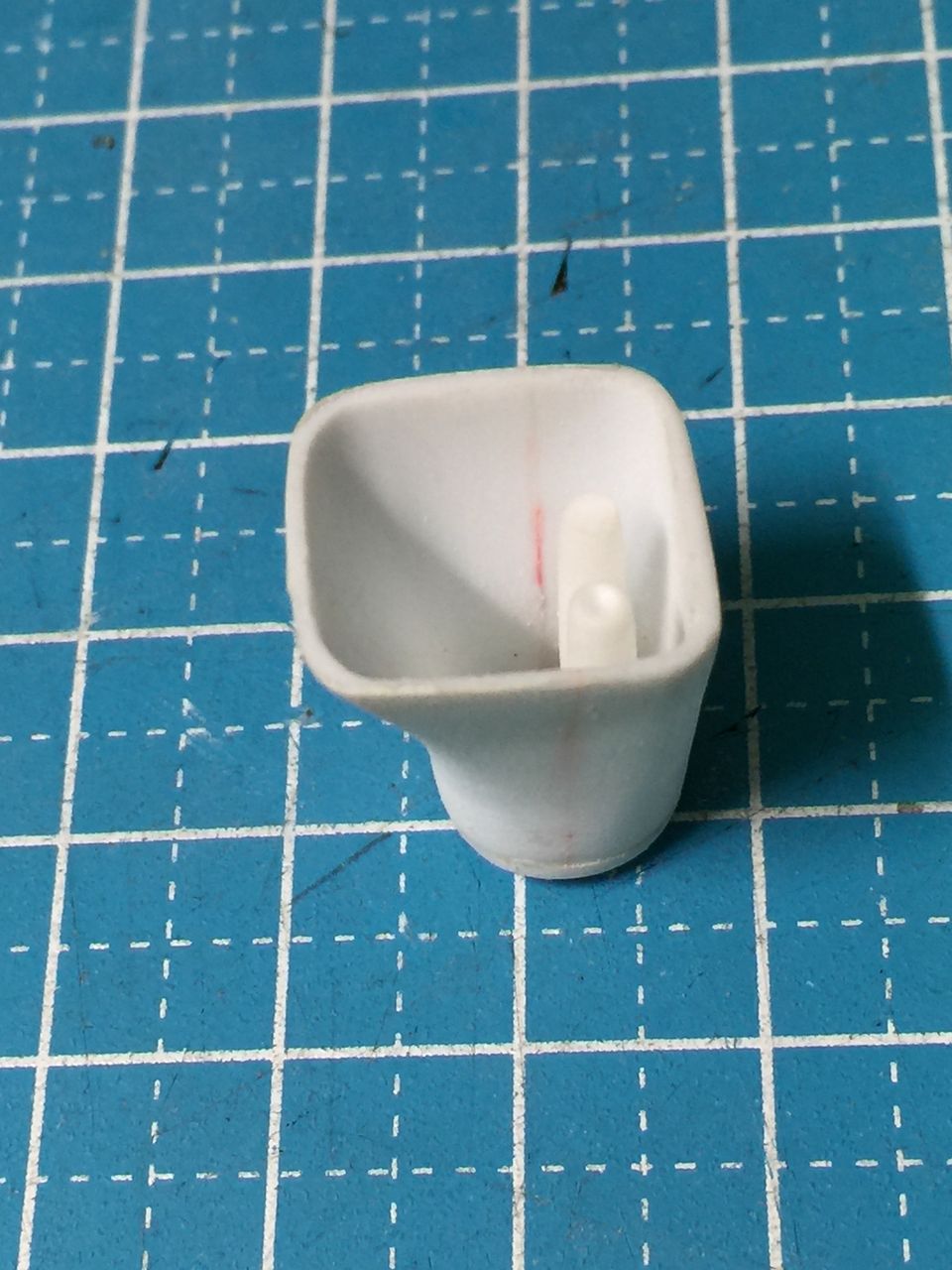

接着が終わったら研磨して、微調整をして、形を整えます。
後ろの蓋を付けて、スピーカーの部位を丸棒で形成して接着します。


イメージ 6
後ろの部位を更に0.5mmのプラバンを貼り付けて、取り付けステーの台の部分を付けて、完成!
他に、取り付けステーが有るのですが、そちらは、別途製作中!!
ちょっと、面倒な部位でしたが、なんとか、うまく仕上がりました。
帰るまでに、塗装も終わらせようと思います。 (*´∀`)


     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

     \饸\³\??\?\?????ϥ֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ?\??\??\֥���\?\󥭥󥰻²²??ѥ?\󥯰????     ¢??¾???\֥���\?\󥭥󥰻²²??ѥ?\󥯰????

先日から、続いている、きんいん1号の、旅客昇降タラップの可倒式手摺りの製作です。
手摺り部分は、1年は前に作ったと思いますが、船と家を2回は行ったり来たりで、作る機会が有りませんでしたが、ようやく完成に近づきました。

イメージ 3

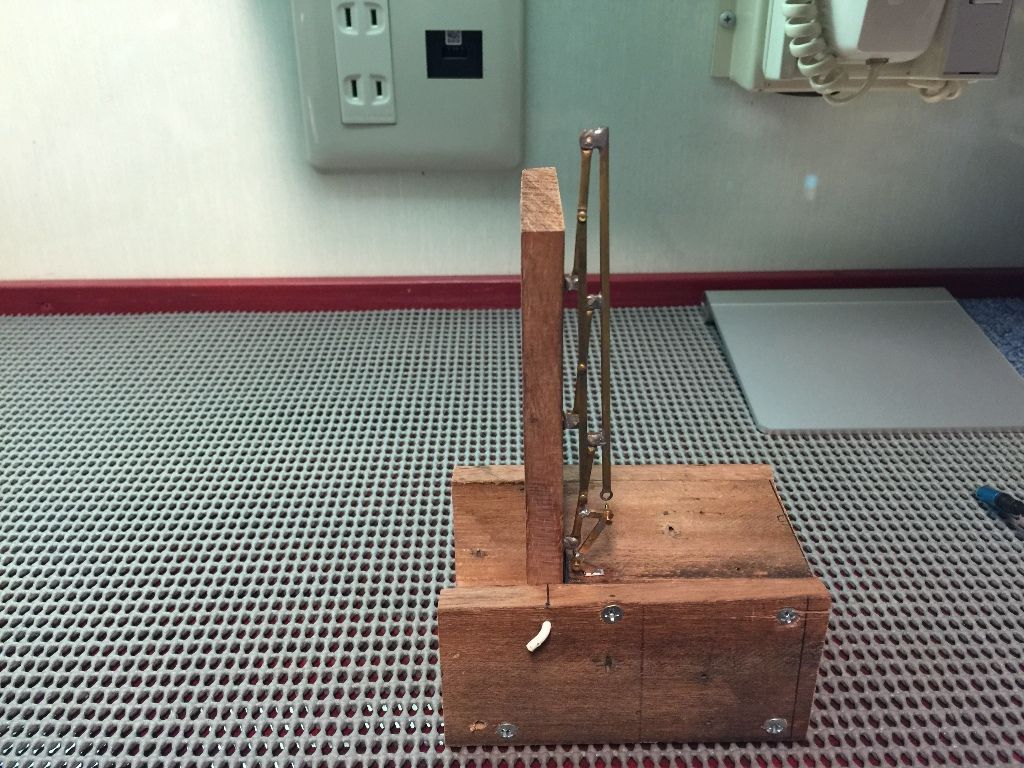

先ずは、完成した、手摺りの作動テストの為のモックアップで検証しましす。
航海中のタラップが、垂直の状態!
手摺りも、邪魔に成らないように、折りたたんで有ります。(^ν^)


イメージ 1
タラップが降りてくると、自動的に手摺りが開き始めます。。。


イメージ 2
タラップが降りて桟橋に掛かると、都合よい高さとタラップの角度に合わせて、手摺りが立つシステム!
きんいん号の最大のギミックです♪
作動も良好!! \(^o^)/


イメージ 4

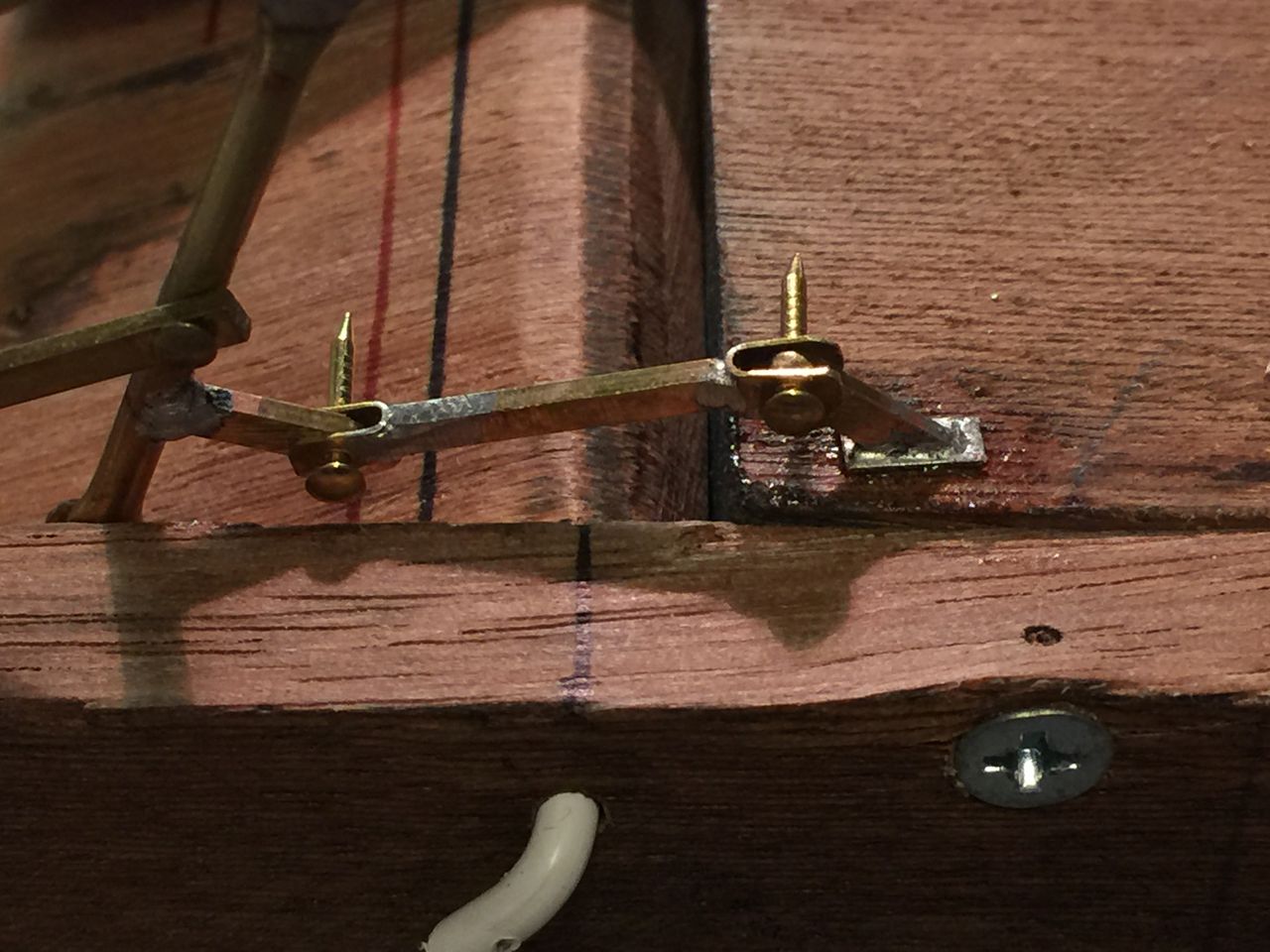

デッキに固定されたアームが適度に調整して、手摺りを立てますが、この部位の位置関係が、実船とスケールダウンすると、模型強度が取れず、サイズが違うので、位置関係の微調整が必要でした。


イメージ 6
可動部はキツく無く適度に動きガタツキも程良い遊びが必要で、加工も大変です。
コメ粒ちょっと大きい真鍮片10/100mmの制度を保ちながら4セット作ります。
もちろんハンダ溶接も慎重に且つ素早くやらないと、隣が溶けます・・・


イメージ 5
こうして、4セット完成!
後は、プライマー塗って、塗装まで仕上げて、帰ってから、きんいん号に取り付けます。
その他の、きんいん号の未完成部位を、仕上げて今回は、お帰りしようと思います。
なにせ、宇宙戦艦ヤマトが、イスカンダルまでの途中に来てくれるので、何か、変わった物でも無いと、失礼かな???って! (*´∀`*)

さて、明日は、ようやく避難地の東京湾から、仙台向け!
仙台まで2~3品は作り上げる段取りです♡
